Mette in sicurezza Inverter quando sganciano le Batterie

[saviothecnic]


Sto pensando a come levare le piombo ma tenere la sicurezza
che non si rompa inverter incaso di scangio del BMS o intervento
del fusibile o mangetotemrico batteria.

Per fare questo dato che la serie King
vuole sempre la batteria connessa, carica sia da sorgente Fv
che da sorgente Ac e in caso di sgancio batteria devo quindi
togliere sia Ingresso FV che ingresso AC

Ragionando ho due soluzioni :
1 SSR sia Lato FV che AC
2 Magnetotermici con bobina a lancio
Il tutto comandato da un DIY contat sul contatto NC che in caso di sgcangio batteria
o sottovoltaggio chiude il contatto
Ovviamente resta chiuso anche se viene a mancare la sua alimentazione essendo NC
Nel caso del uso con SSR il tutto verebe fatto sul contatto NA e con uno Step Down
per portare la tensione batteria anche se carica da 60 a 24V supportati dall'eccitazione del SSR
qui un video dove ho simulato la cosa cosa ne pensate ?

https://www.youtube.com/watch?v=cMbDybHYvEw&t=7s

[saviothecnic]

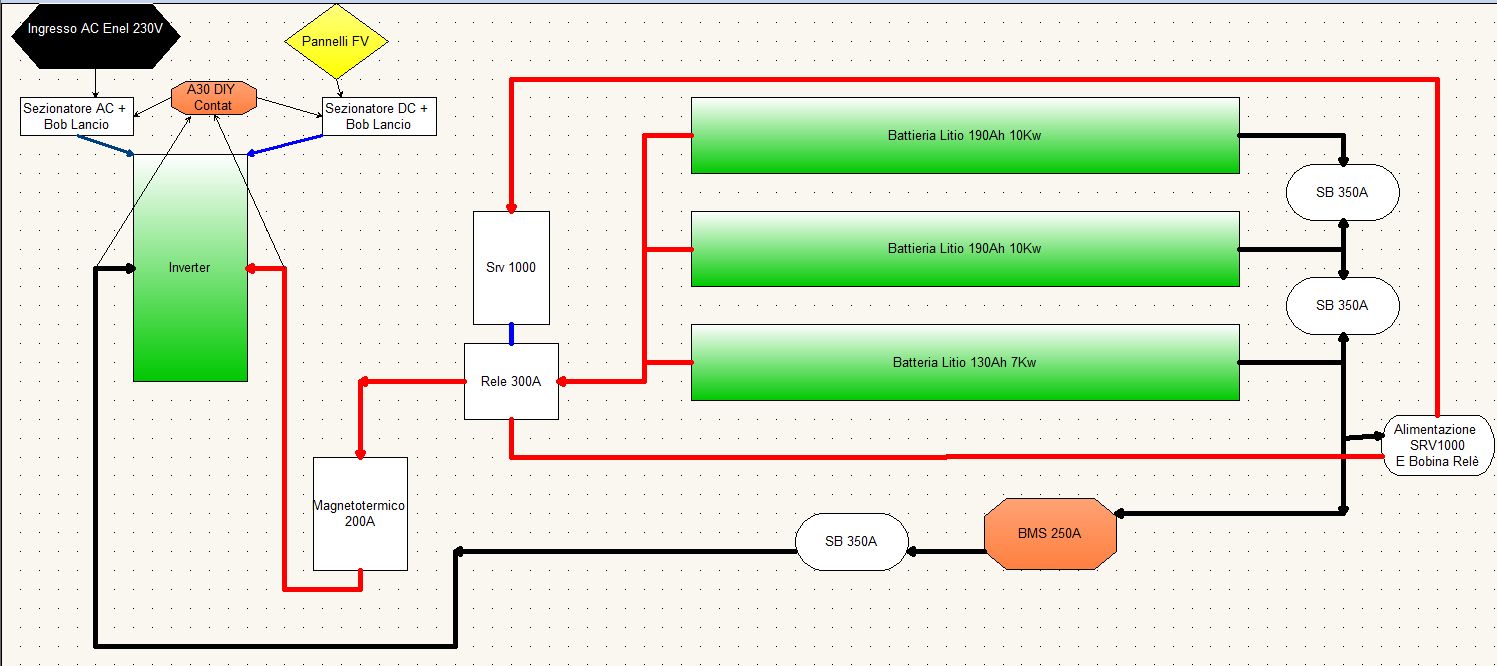

Questa è la mia idea del collegamento che salva Inverter scollegando sia AC che FV In in caso di sgancio batteria

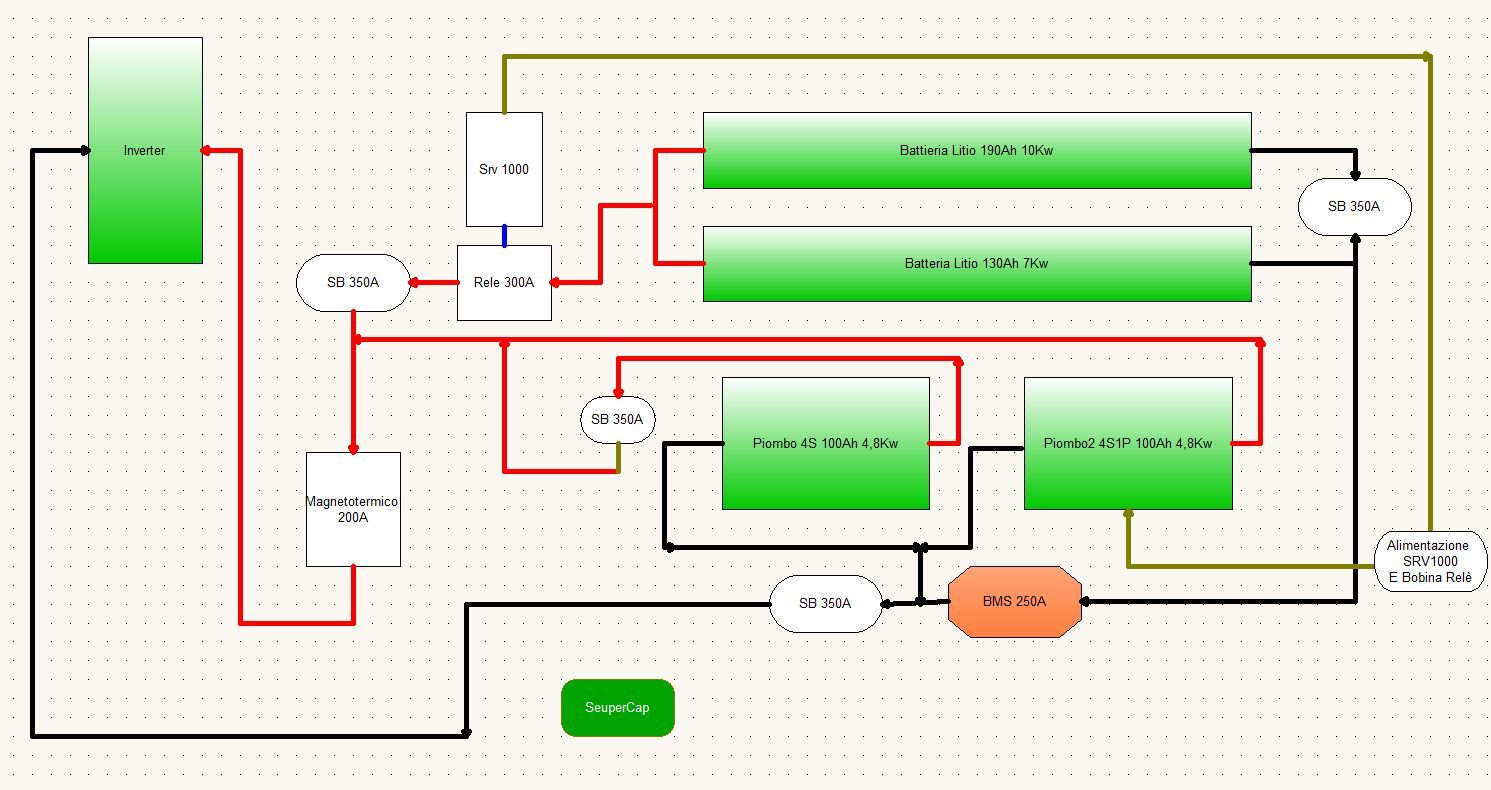

Ovviamente togliendo le Piombo che ora sono connesso solo per avere un tampone appunto
Per far vedere al inverter sempre un carico anche se dovessero sganciarsi le batterie LiIon

Che ne dite ?

[saviothecnic]

Bene arrivati i primi componenti della Chint inizio a montare la parte lato AC

Qui un video di come ho montato

https://www.youtube.com/watch?v=sRqUDUyUOro
