ATS cablato- variante

[mariocrevato]

Se può interessare a qualcuno, ecco una variante del ATS cablato di Salvo con aggiunta di un timer di sicurezza e di un commutatore da automatico a fisso ENEL. Il timer in sostanza serve (nel caso l'interblocco meccanico si rompa) a ritardare l'attivazione del contattore ENEL Ke, dando tempo al teleruttore INVERTE Ki di disattivarsi (aprire completamente i contatti).
Si possono aggiungere sul quadro anche le spie di presenza rete enel e rete inverter oltre alle due spie che indicano da dove è alimentato il carico.

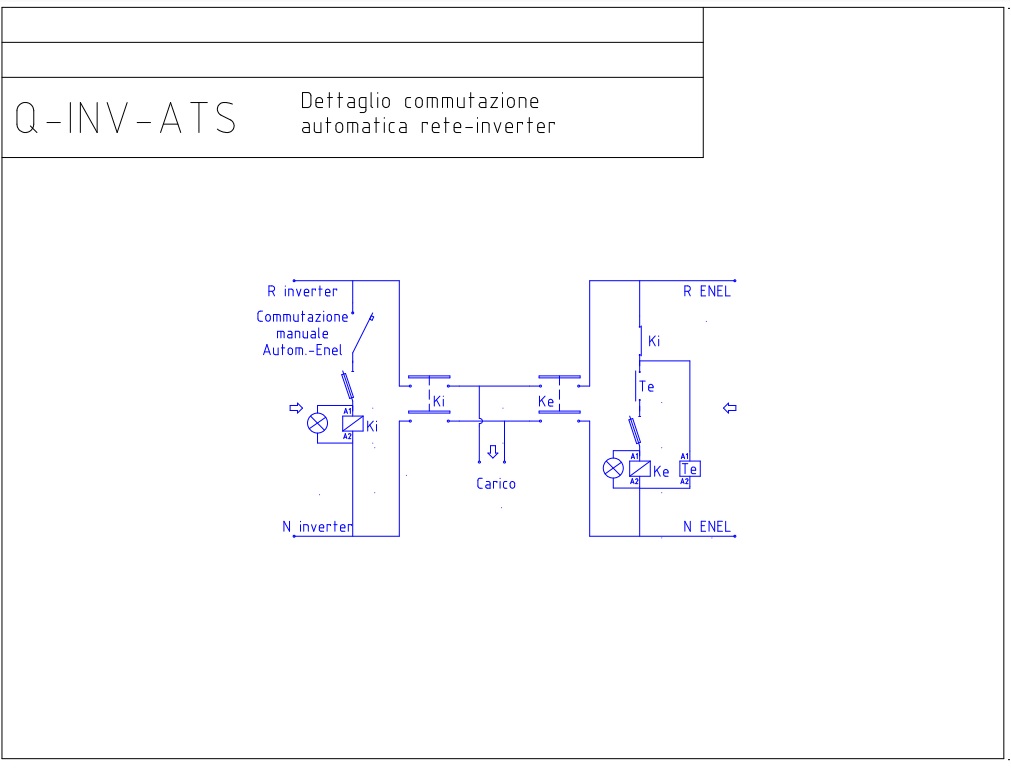

In allegato lo schema.Ah si, ho dimenticato di disegnare l'interblocco meccanico!

[RadioLinux]

Grazie per la condivisione..

[Mirco78]

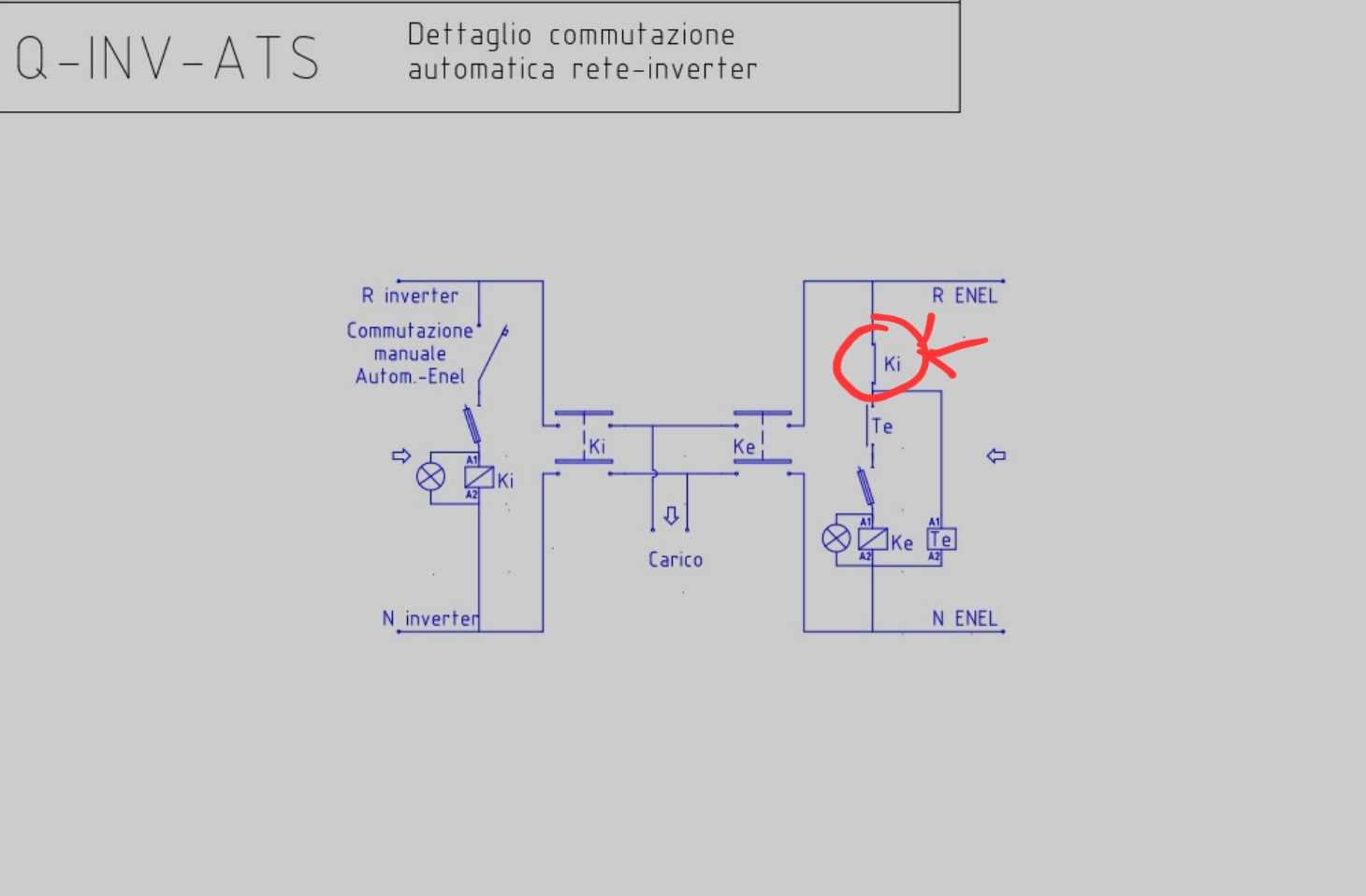

Ciao MarioCrevato volevo chiederti,quello contrassegnato in Rosso cosa rappresenta?
Mi puoi per favore spiegare tutto il funzionamento con le modifiche citate?

Grazie
